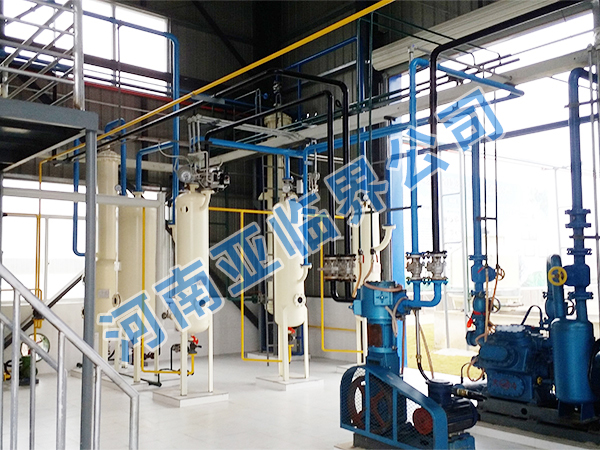

亚临界油脂萃取设备

      溶剂是从液化石油气中提纯而来的，其主要成分为丙烷、丁烷，沸点均在0℃以下。亚临界油脂萃取设备在萃取过程是在一定压力（0.1～0.7Mpa状态为液体）和室温下进行的，实现油料的常温萃取。粕和毛油中的溶剂是在低温、真空状态下脱除的，溶剂液化后循环使用。生产流程图及工艺流程简述（见图一）。

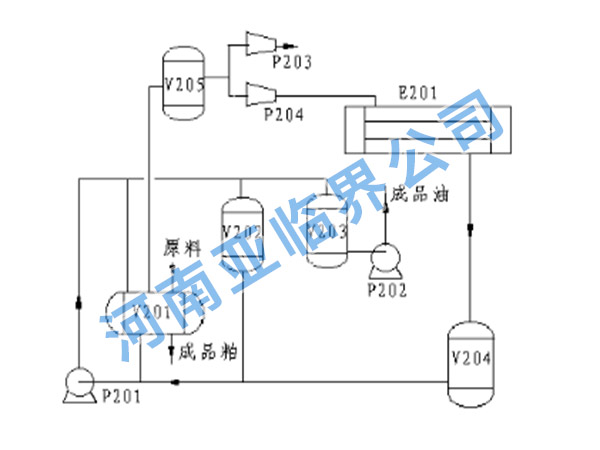

（图1）

     E201冷凝器 、P201溶剂泵 、P202成品泵、 P203真空泵、P204压缩机 、V201萃取罐 、V202混合液暂存罐、 V203蒸发罐 、V204溶剂罐、 V205缓冲罐

     工艺过程为：

     1、油料装入萃取罐V201。

     2、溶剂泵P201将4号溶剂注入萃取罐浸泡油料。

     3、溶剂泵P201从萃取罐抽出混合油打入蒸发罐V203。

     4、联通萃取罐与压缩机P204吸气口，使粕中残溶气化，进入压缩机，经压缩、冷凝器E201冷凝液化，溶剂回流到溶剂周转罐V204，再循环使 用。粕排出浸出系统。

     5、混合油进入蒸发系统，使溶剂蒸发后与毛油分离。溶剂蒸气经压缩液化后循环使用。毛油排出浸出系统。

     工艺条件：

     萃取装置萃取温度35℃，萃取压力0.4～0.7Mpa，萃取次数3～5次（视含油量多少定）；混合油浓度15～25%，温度30～35℃，混合油蒸发温度45～60℃，混合油脱溶真空度-0.095 Mpa；粕脱溶温度45℃，脱溶压力-0.085 Mpa；毛油残留溶剂<30ppm，粕残留溶剂<50ppm。
