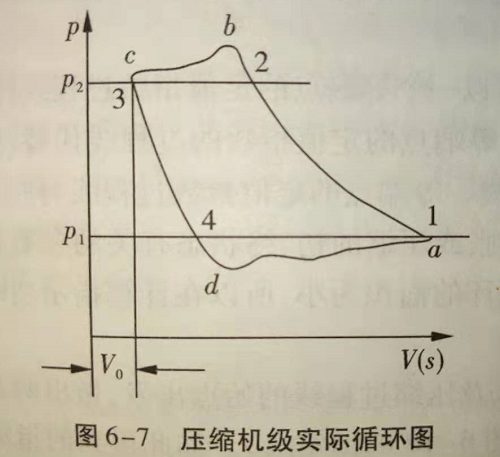

　　亚临界萃取设备厂家认为实际的压缩机气缸由于结构等原因,使气体的压缩过程复杂化。由实测得到气缸内气体压力随行程变化的图形即实际循环指示图,从此图看出实际压缩循环的特点如下:

亚临界萃取设备厂家

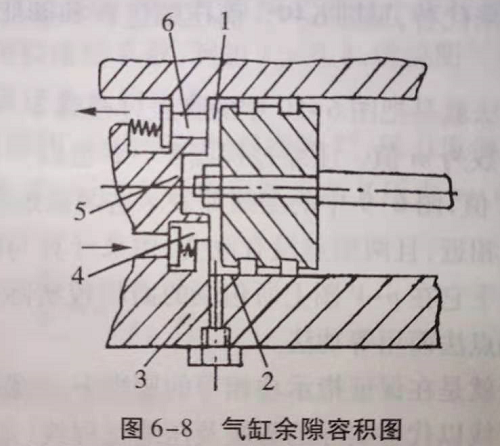

　　(1)气缸里有余隙存在,故气体不可能排净。所谓余隙,即活塞到达外止点时存在活塞与气缸端部之间的间隙1(可谓线性余隙),活塞与气缸(第.一个活塞环之前)之间的间隙2.测示功图的测压孔3,进气阀通道4,容纳活塞螺帽的凹槽5以及排气阀通道6所占的总空间容积V0。排出讨程终了时残留于余隙V0中的高压气体在活塞返程时就膨胀降压,直到其压力略低干进气管压力,即名义压力p,时,进气阀才被开启,这时气缸才开始进气,所以实际压缩循环出理论压缩循环多了一个余隙气体的膨胀过程c—d。
　　(2)进、排气过程中由于气阀阻力,使气缸内的进气压力低于名义进气压力p,;气缸内排气压力高于名义排气压力p2而且压力有波动,在开始进气或开始排气时,由于气阀阀片发生颤振,气体压力波动更明显。

亚临界萃取设备厂家

　　(3)压缩与膨胀过程中存在不稳定的热交换。在正常情况下,压缩机工作一段时间后,气缸和活塞的温度一般总是高于进气的温度而低于排气温度,所以在进气进程中气体被气缸和活塞加热,温度有所升高。在排气过程中,气体温度比壁温高,故气体放热而降温。在压缩与膨胀过程中热交换情况较复杂,气体有时向气缸放热,有时从气缸吸热。例如压缩过程α—b，开始压缩时,气温低于壁温,气体吸热,此时,多变指数m应大于绝热指数k;继续压缩到某一时刻气体温度和缸壁温度相等时,m应等于k;在压缩后期,气温高于壁温,气体放热,则指数m小干k。膨胀过程c—d则相反.开始时气体放热,m＞k;中间某处,m=k;在后期气体吸热,m＜k。可见压缩过程线和膨胀过程线实际上不是用一个m等于常数的幂函数方程所能表示的。现在要田下面的多峦过程方程式表示.则方程中的幂指数m将不是一个定值。
　　(4)气缸存在气体泄漏。例如在活塞杆与气缸座间的密封件(填料函)处,在活塞与气缸的密封件(活塞环)处以及当气阀阀片不能及时关闭时,都会有气体从高压区向低压区泄漏。泄漏也影响指示图上的压缩与膨胀曲线,并影响进气量及排气量。
　　实际压缩循环指示图是压缩机气缸内工作情况的真实记录,故根据它可以对压缩机级的操作情况加以分析,了解过程中热交换的强弱,气体泄漏的程度,通过气阀的压力降以及气阀的工作状况等。通常对活塞式压缩机气阀进行研究时,就常要用气缸的指示图作为显示的手段。
